OYI : Redéfinir l'infrastructure de la fibre optique
Fondée en 2006 et basée dans le pôle technologique de Shenzhen,Oyi international., ltd.est devenu un leader mondial dans le domaine des missions critiquessolutions de fibre optique. Avec des installations de fabrication certifiées ISO 9001 et une équipe de R&D de 20 membres spécialisée dans la science des matériaux etréseauL'entreprise fournit des systèmes de précision à 268 clients répartis dans 143 pays. Notre portefeuille répond aux exigences évolutives destélécommunicationsOpérateurs, services publics d'électricité et développeurs de villes intelligentes. La solution de câble optique autoporteur ASU, pierre angulaire de notre innovation, illustre la capacité d'OYI à allier sophistication technique et praticité opérationnelle.
Système de câbles ASU : spécifications techniques et applications industrielles

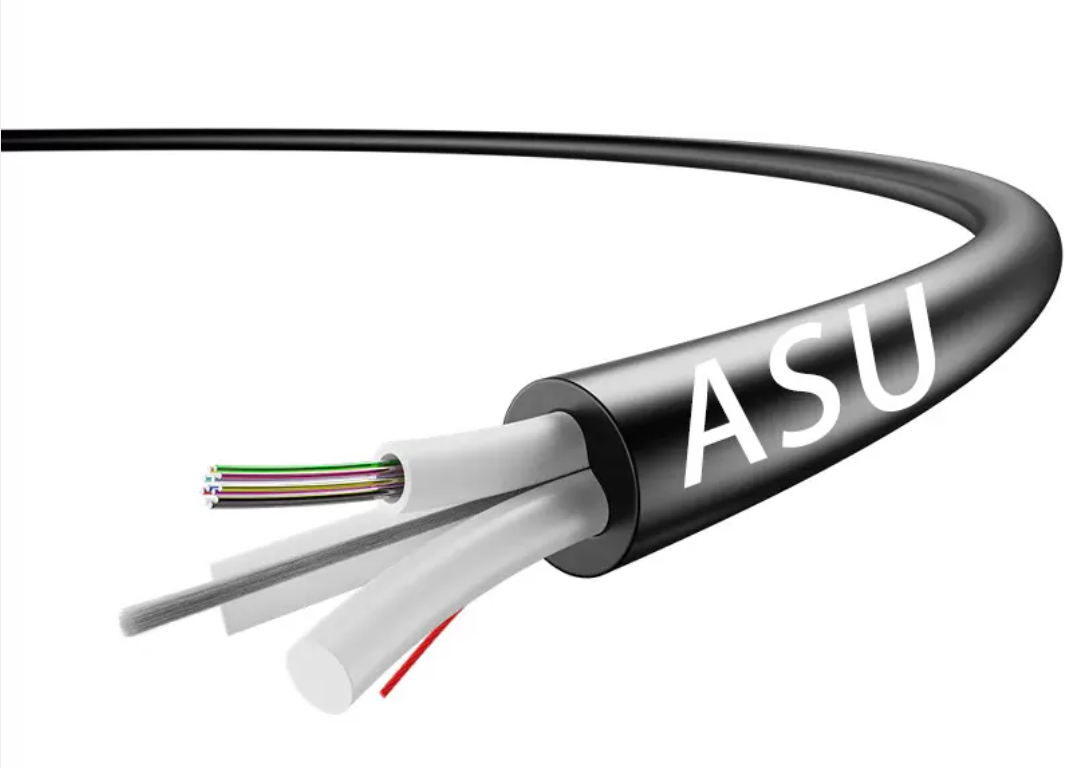

Le câble optique autoporteur ASU redéfinit le déploiement aérien de la fibre optique grâce à sa construction diélectrique hybride et à sa conception optimisée en charge. Contrairement aux câbles conventionnels nécessitant des fils porteurs séparés, cette solution tout-en-un intègre un renforcement de traction dans sa structure, permettant ainsi un déploiement aérien direct.installationsur des portées allant jusqu'à 1 500 mètres. Nous analysons ci-dessous ses principes d'ingénierie et ses performances sur le terrain.
1. Innovation structurelle et science des matériaux
Conception de base:Incorpore des éléments centraux en FRP (plastique renforcé de fibres) avec des fils diélectriques en verre E, atteignant une résistance à la traction de 100 kN.
Système de revêtement:Le revêtement triple couche en PEHD (polyéthylène haute densité) offre une résistance aux UV (testée pendant plus de 3 000 heures d'exposition QUV) et des propriétés anticorrosion.
TempératureTolérance:Fonctionne de manière fiable dans des environnements de -40 °C à +70 °C, validé par les tests IEC 60794-1-2.
2. Avantages opérationnels dans les scénarios critiques
Déploiements de lignes électriques parallèles: Compatible avec les systèmes de fil de terre OPGW, maintenant une marge de sécurité de champ électrique de 20 kV/m lorsqu'il est installé à proximité de lignes de transmission haute tension.
Connectivité urbaine-rurale:S'intègre aux répartiteurs de fibre FTTH et aux boîtiers de démarcation de fibre pour étendre les réseaux compatibles Gigabit sur des terrains difficiles.
Résilience aux catastrophes:Résiste à des vitesses de vent allant jusqu'à 150 km/h (certifié IEC 61395), minimisant les interruptions de service dans les régions sujettes aux typhons.
3. Méthodologie de déploiement simplifiée
Phase 1 – Planification de l'itinéraire:Utilisez des outils de cartographie SIG pour identifier les points de fixation optimaux des poteaux, en minimisant les épissures à mi-portée.

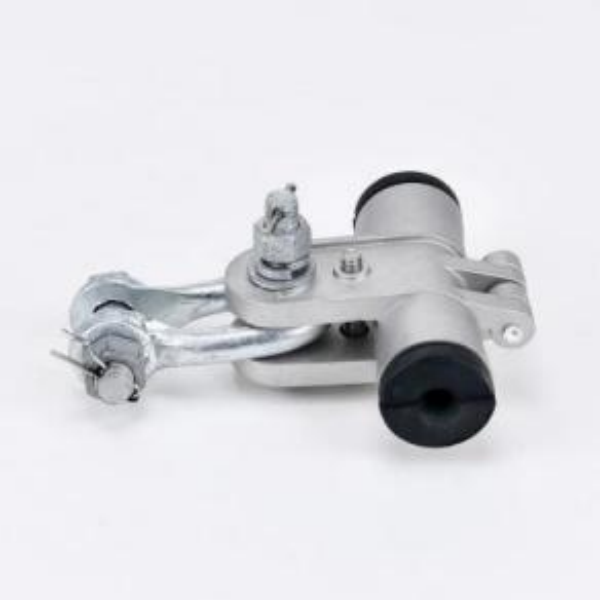

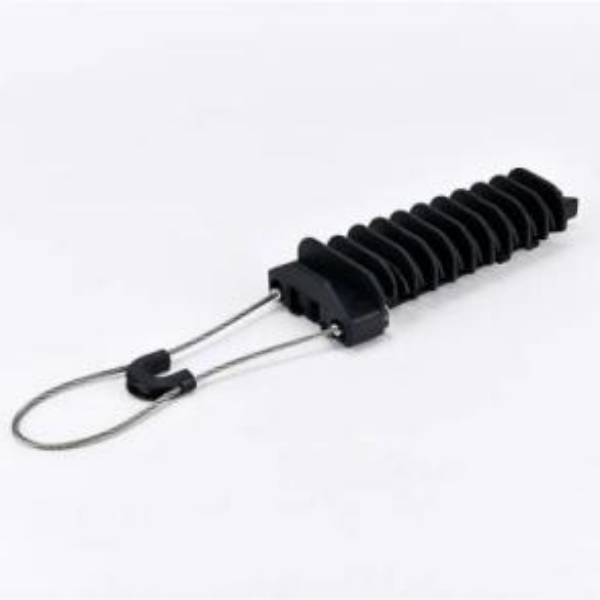

Phase 2 –Installation du matériel:Fixez les extrémités des câbles à l'aide de raccords de câbles ADSS (par exemple, pinces de suspension, amortisseurs de vibrations) conformes aux normes IEEE 1138.
Phase 3 – Intégration du réseau: Terminez les fibres via des panneaux de brassage de fibres ODF ou des fermetures d'épissure optique, obtenant une perte d'insertion ≤ 0,2 dB via des connecteurs APC.
Indicateurs de performance et analyse coûts-avantages
Des essais indépendants sur le terrain démontrent l’impact transformateur du système ASU :
Efficacité du travail:Réduit le déploiement de l'équipage de 40 % par rapport aux installations de câbles messagers séparés.
Coût à vie:35 % de TCO (coût total de possession) en moins sur 25 ans, en tenant compte des dépenses de maintenance et d'interruption réduites.
Intégrité du signal:Maintient une atténuation ≤ 0,36 dB/km à 1 550 nm, surpassant les tests de performance EIA/TIA-455-51A.
Lors du choix d’un câble ASU, plusieurs facteurs cruciaux doivent être pris en compte.
Tout d'abord, déterminez le nombre de fibres nécessaires à votre projet. Les câbles ASU sont généralement constitués d'un seul tube libre et peuvent accueillir jusqu'à 12 fibres optiques. Si votre application nécessite plus de 12 fibres, vous devrez peut-être explorer d'autres options de câblage. Par exemple, si vous configurez un réseau local à petite échelle avec un nombre limité de points de terminaison, uncâble ASUavec un nombre de fibres approprié peut être une solution rentable.
Deuxièmement, tenez compte de la portée. Les câbles ASU sont couramment utilisés pour des portées allant jusqu'à 80, 120 ou 200 m, comme les câbles ASU 80, ASU 120 et ASU 200 respectivement. Si la distance entre les poteaux est inférieure à 80 m, un câble ASU 80 est adapté, souvent utilisé en zone urbaine où les poteaux sont relativement proches.
Un autre aspect important est l'environnement d'installation. Les câbles ASU étant entièrement diélectriques, ils peuvent être utilisés dans des conduits avec des câbles électriques, ce qui les rend idéaux pour les installations où les interférences électriques doivent être évitées.
Enfin, évaluez le rapport coût-efficacité. Comparez le prix aux exigences de performance et de durabilité de votre projet. Parfois, un câble ASU légèrement plus cher, mais de meilleure qualité, peut permettre de réaliser des économies à long terme en réduisant les besoins de maintenance et de remplacement.
Écosystème de réseau intégré
La solution ASU d'OYI interagit de manière transparente avec les composants auxiliaires pour une optimisation du réseau de bout en bout :
Concentrateur de distribution de fibre optique (FDH):Centralise la gestion des fibres avec une capacité de répartiteur 1:64 dans les armoires de distribution extérieures.

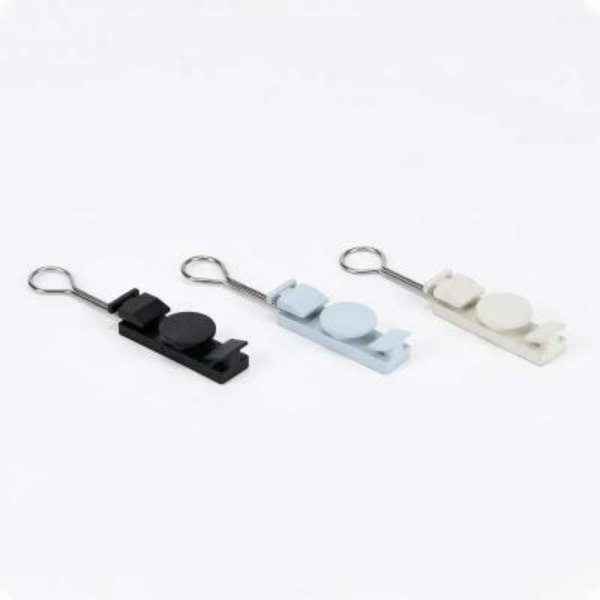

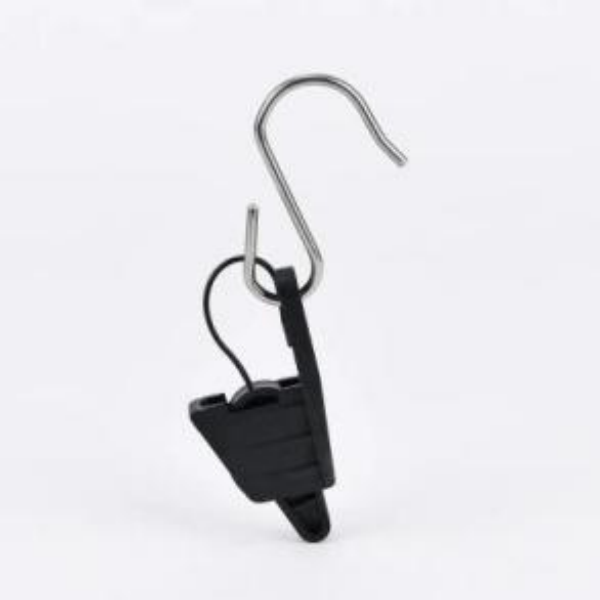

Systèmes de câbles aériens: Déploie des câbles de dérivation en forme de 8 avec une conception anti-torsion pour les connexions finales des abonnés.
Réseaux hybrides électricité-fibre: Se synchronise avec les boîtiers d'épissure OPGW pour les mises à niveau du réseau électrique/de communication à double usage.
Étude de cas : Déploiement national du réseau de transport 5G
En 2023, OYI s'est associé à un opérateur de télécommunications asiatique de niveau 1 pour déployer 8 000 km de câble ASU dans 12 provinces :
Défi:Rural rapide5Gdéploiement nécessitant des voies aériennes rentables à travers un terrain montagneux.
Solution:Les câbles ASU pré-connectés avec boîtiers de bornes préconnectorisés permettent une installation plug-and-play.
Résultat:Déploiement 68 % plus rapide par rapport aux méthodes traditionnellesOPGWsystèmes, atteignant une disponibilité du réseau de 99,982 % après la mise en service.
Engagement en faveur d'une connectivité durable
Le pipeline de R&D d'OYI s'aligne sur l'ODD 9 des Nations Unies (Innovation industrielle), en se concentrant sur :
Revêtement recyclable:Développement de matériaux PEHD biosourcés pour réduire les déchets plastiques.

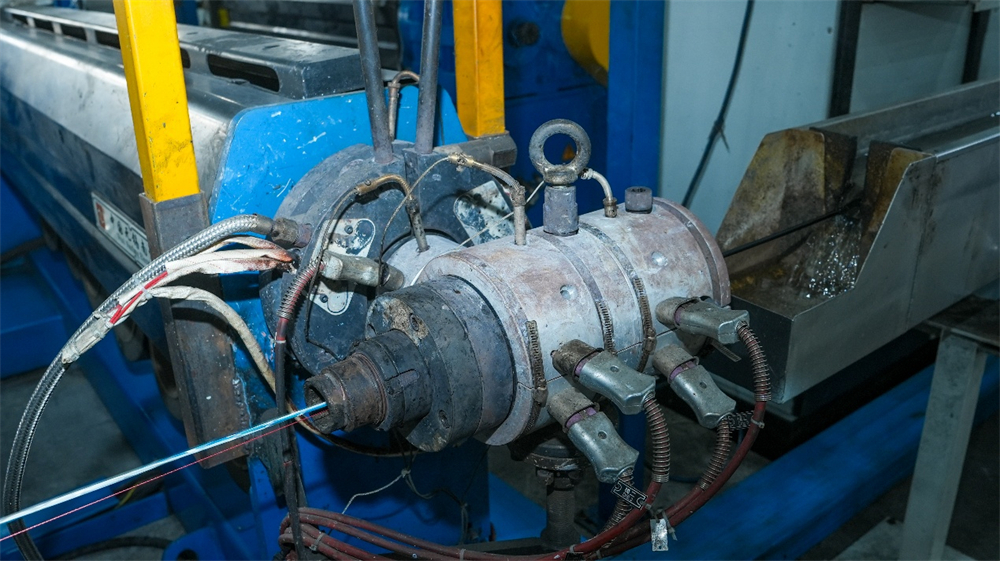

Fabrication économe en énergie:Réduction de l'intensité énergétique de la production de 22 % grâce à des processus d'extrusion pilotés par l'IA.
Concevoir l'avenir avec OYI
De l'hyperscalecentre de donnéesDes interconnexions à la modernisation des réseaux intelligents, la solution de câble optique autoporteur ASU d'OYI représente la confluence de l'ingénierie de précision et de l'innovation axée sur le marché. Contactez notre équipe de conseil technique pour explorer des architectures réseau personnalisées adaptées à vos objectifs opérationnels.
